خط 3 داکت خودکار

خط اتوماتیک SBAL-III

امکانات

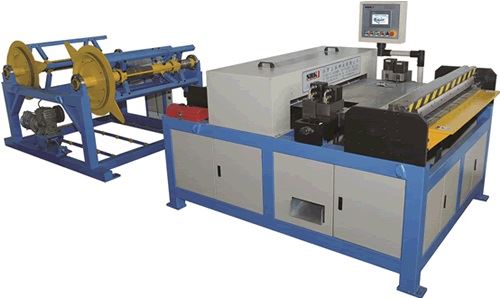

Auto Duct Line III از Decoiler، واحد شکاف ماشین تسطیح، واحد شکاف "V" و "Square"، واحد برش و واحد خمش تشکیل شده است. برای کانال های فلنج TDF از دستگاه های شکاف استاندارد "V" و "square" و برای تولید فلنج های TDC نیز می توان از دستگاه شکاف "square" استفاده کرد. واحد خمش را می توان به یک زاویه مناسب برای مطابقت با پیتسبورگ تبدیل کرد، یا ورق فلز را می توان به شکل "مربع" یا "L" خم کرد. میزان استفاده از تخته را تا حد زیادی بهبود می بخشد، شدت کار را کاهش می دهد و کار را کاهش می دهد. بخش کنترل الکتریکی خط تولید از کنترل کامل سروو استفاده می کند. سیستم کنترل دارای یک سیستم بازخورد حلقه بسته است و دقت و پایداری به وضوح بهبود یافته است. حداکثر سرعت عملیاتی 18 متر در دقیقه است. تحمل طول ±0.5mm است. تلورانس مورب ±0.8 میلی متر است. این سیستم می تواند ظرفیت تولید 1500 متر مربع کانال هوا در هر شیفت (8 ساعت) را برآورده کند. Auto Duct Line III می تواند باعث خالی شدن لوله شود. در عین حال، برای تولید متنوع مانند TDF / فولاد زاویه / شکل دهی فلنج بسیار مناسب است. فلنج های فولادی زاویه دار و فلنج های پلاگین را می توان به طور خودکار در لوله های مربعی خم کرد.

1. بازوی تعلیق آلیاژ آلومینیوم کارکرد دستگاه را آسان می کند.

2. کابینت کنترل تعبیه شده سیم کشی را در کل ساختار کاهش می دهد و جابجایی آن را آسان می کند.

3. پیکربندی وارد شده برای استفاده بسیار پایدار و راحت است. CNC Air Duct Line یک خط کانال سازی با بالاترین اتوماسیون و بالاترین راندمان در دستگاه های داکت لاین Rectangular می باشد. علاوه بر این، ما همچنین می توانیم ماشین ها را بر اساس نیاز خاص شما سفارشی کنیم.

پیکربندی پایه

یک دکویل برقی (2 کویل).

یک مجموعه تجهیزات تسطیح و مهره کاری.

دستگاه برش زاویه هیدرولیک با چهار مجموعه قالب.

دستگاه ورق برش هیدرولیک، دستگاه خم کن هیدرولیک

یک مجموعه از سیستم کنترل کامپیوتر CNC و نرم افزار تولید.

یک موتور

داده های تکنیکی
